Seitenruder

Als nächstes wurde das Seitenruder bzw. die Anlenkung montiert. LET hat im Rumpf auf beiden Seiten ein Bowdenzugrohr eingeharzt. Somit kommen mehrere Möglichkeiten zur Anlenkung in Frage:

• mit einen Stahldraht, ein- oder beidseitige Anlenkung
• mit 2 Stahllitzen

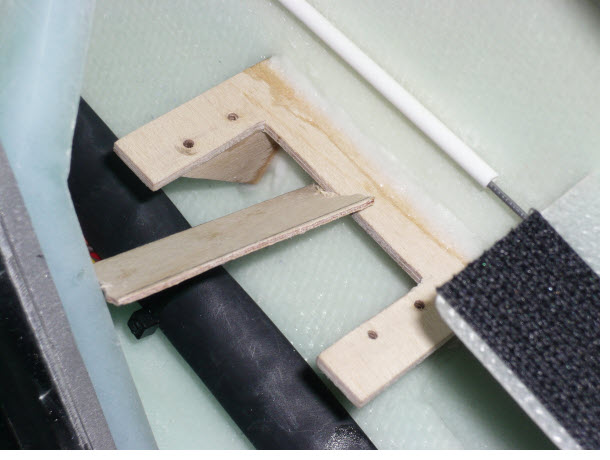

Gemäss Aussagen von TUN-Modellbau gab's schon Probleme mit Flattern bei einer einseitigen Anlenkung. Ich entschied mich daher für die beidseitige Anlekung mit 1.5mm Federstahldrähten. Die beiden nötigen Servos plante ich möglichst weit vorne im Rumpf zu montieren, damit möglichst wenig Blei für den Schwerpunkt benötigt wird. Dazu musste allerdings zuerst entsprechende Servo-Auflagen konstruiert werden. Auf dem folgenden Bild seht ihr eine solche Auflage, die ich aus Sperrholzresten gebaut habe:

Die Auflagen wurden mit 2mm Sperrholz gebaut, mit Epoxy eingeharzt und danach auf der Oberseite mit 2 Lagen Glass laminiert. Somit erhält man ein leichte und stabile Auflage zum Einschrauben der beiden Seitenruder-Servos.

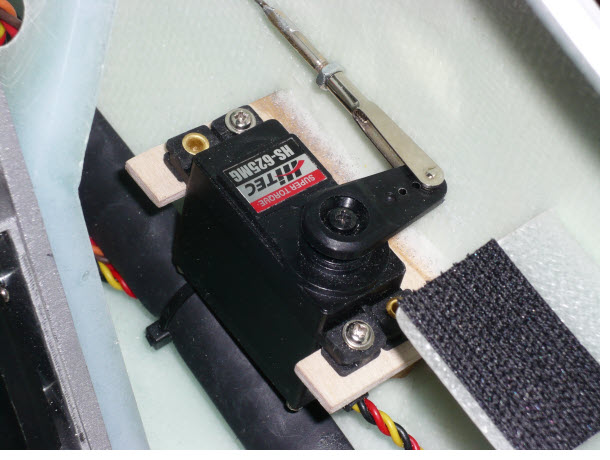

Zu beachten ist noch, dass die Servos bzw. der Ruderhebel so nah wie möglich an die Seitenwand montiert werden, damit der Federstahldraht gerade und in der Flucht der eingeharzten Bowdenzugröhrchen angelenkt werden kann. Somit erreicht man eine leichtgängige und spielfreie Anlenkung.

Das einzige Problem besteht darin, dass durch die starre Anlenkung von 2 gegenseitig laufenden Servos sich die Servos gegenseitig beeinflussen können. Durch Ungenauigkeiten kann's schnell passieren, dass eine Seite bei Vollauschlag mehr oder weniger Weg macht als die andere Seite und somit das andere Servo ständig "dagegendrückt" und umgekehrt. Man hört dann ein ständiges Brummen und kann's auch anhand eines wesentlich höheren Stromverbrauches messen. Hat man noch genügend freie Kanäle, sollte man eines der beiden Servos durch einen Mixer ansteuern. So hat man dann die Möglichkeit, den Mittelpunkt und die Endausschläge optimal auf das "Master"-Servo anzugleichen.

Wenn keine freien Kanäle mehr zu Verfügung stehen, kann man sich durch ein intelligentes V-Kabel behelfen. Ich habe so eins in meinem Vortex im Einsatz und es funktioniert tadellos. Solche Kabel sind bei SM-Modellbau erhältlich.
